F7 经济实用型小管径超声波流量计 菜单操作详解说明

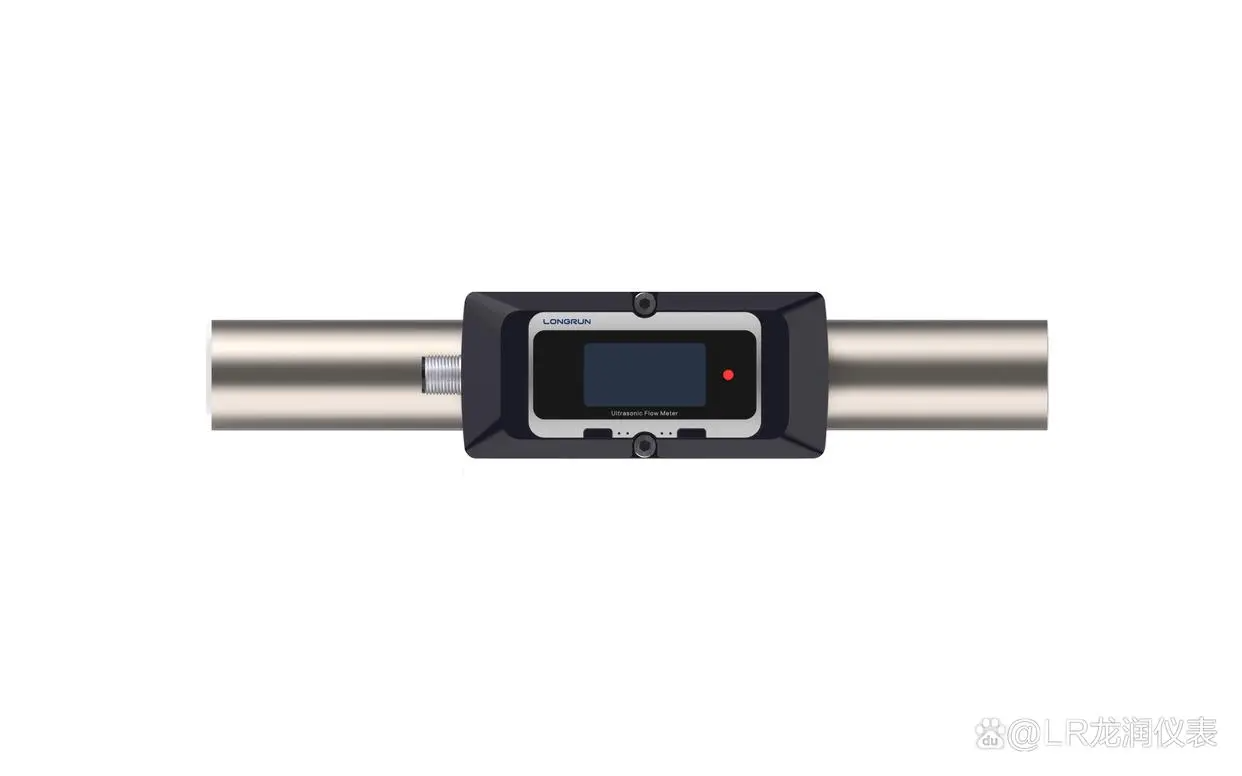

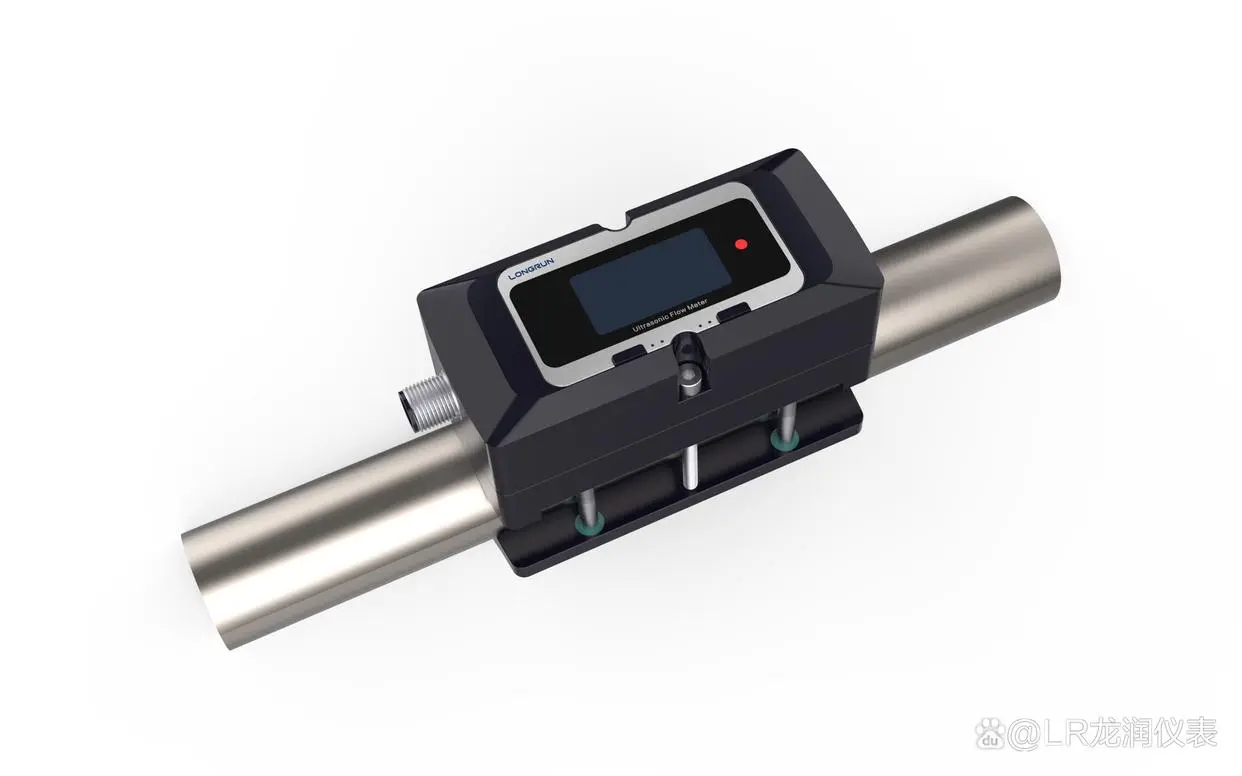

首先，F7是一款外夹式超声波流量计产品，采用一体式设计，具有体积小、安装操作简易等特性，适用于各种小口径管道液体介质流量过程监测的应用。
测量介质包括水、酒精、汽油、化学溶剂等固定组成液体，介质温度范围为-10℃-60℃，测量精度<3%FS，响应时间0.5s–3s，供电20-28VDC，功耗1W，通信RS485Modbus。
对于外夹式超声波流量计来讲， 管径越小，测量难度越大； 当然，管子材质也是影响因素之一，其中，铜管是相对比较难的，F7经济型小管径超声波流量计在不同管材下均已完成测试。
简单了解后，下面主要针对F7的菜单操作方面详细指导说明一下：
1、适用管径的尺寸及视窗按键说明

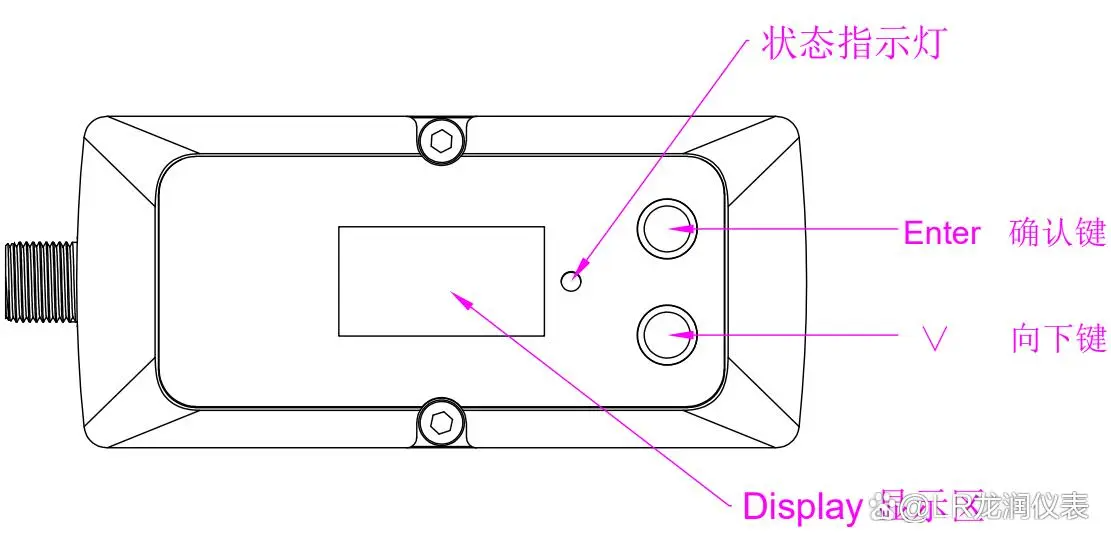

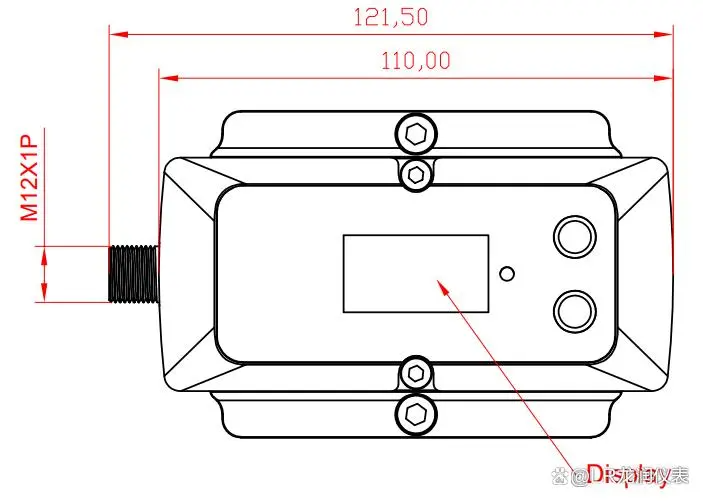

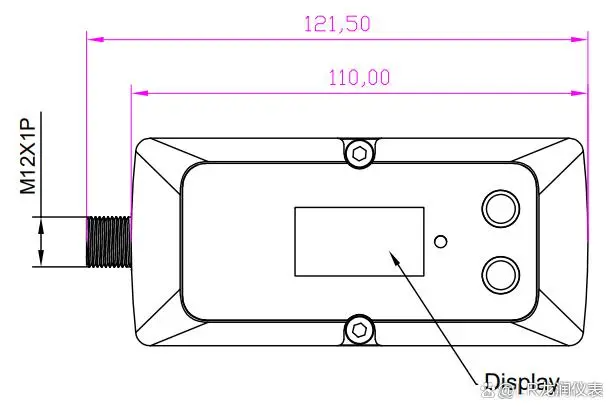

以上图示尺寸 适用管径为DN15-DN25
以上图示为DN15-DN25的视窗按键说明

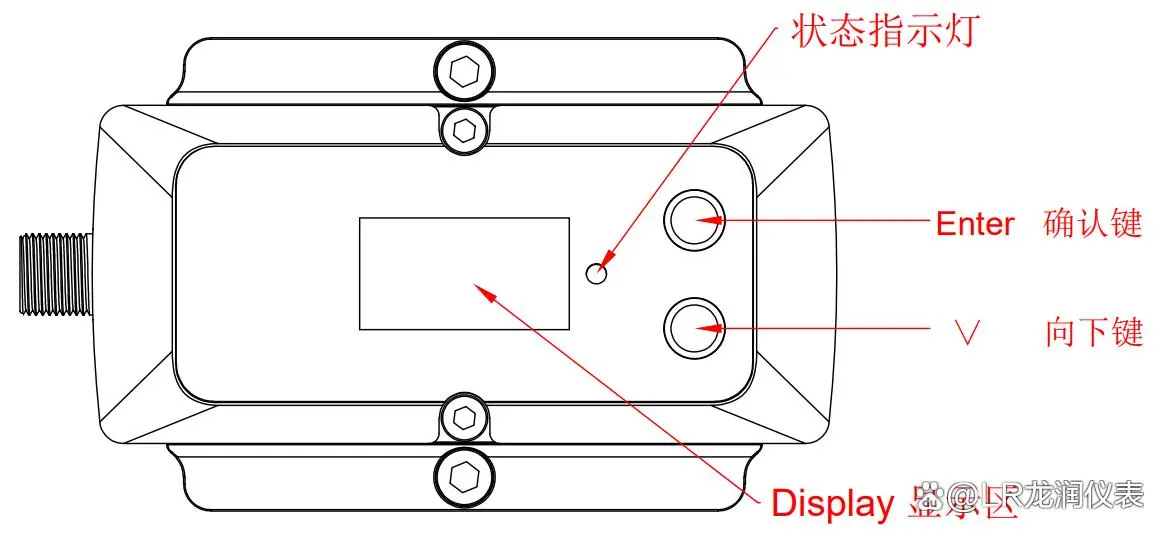

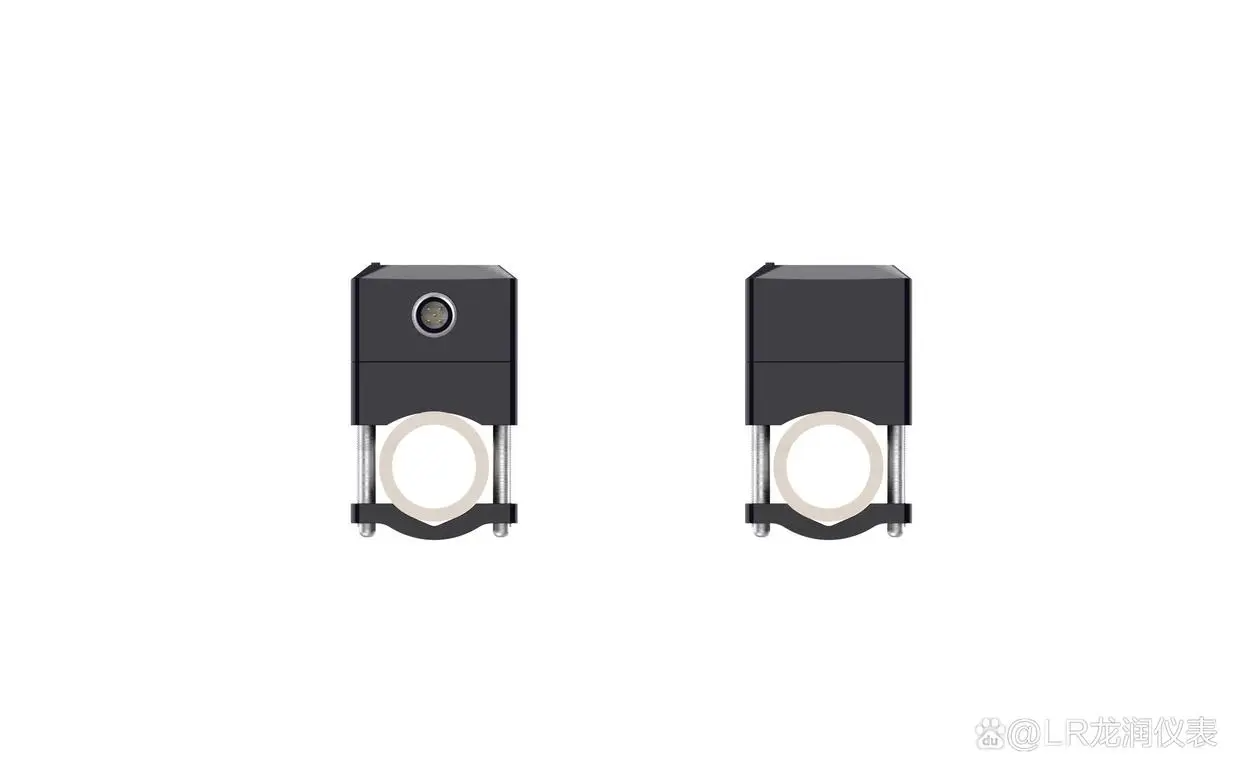

以上图示尺寸 适用管径为DN32-DN40
以上图示为DN32-DN40的视窗按键说明
2、F7 的主要菜单介绍
测量结果显示菜单，显示流量量程占比条 流速 、瞬时流量
测量状态显示菜单，显示状态 、累积流量
设置菜单1，设置外径 壁厚 、流体介质类型
设置菜单2，设置流向 功率 、增益 、模式
设置菜单3，设置零点 K值，及显示4-20mA 输出对应关系
本机信息，显示串口 地址 、波特率， 软件版本号，序列号
3、单位设置示例说明
测量结果显示界面，按Etr(确认键)，可以进行单位切换，LPM、L单位和GPM、GAL单位之间互换，切换后，自动会自动存储单位设置状态，断电后重新上电按用户设置单位显示测量结果，操作 如下图所示：
Etr
Etr
4、其它设置示例说明
按∨ (向下键)翻转到需要设置的菜单，按Etr(确认键) 进入设置状态，按∨ (向下键)选择需要的选项， 按Etr(确认键) 确认设置并自动保存退出设置状态，完成设置操作。以外径设置为例，操作 如下图所示：
Etr
V
Etr
5、外径设置菜单
各规格产品支持的外径参数如下所示：
6、壁厚设置菜单
各规格产品支持的壁厚参数如下所示：
注意：各规格产品，须按实际规格设置壁厚值，设置后内径不应低于该规格下限内径值，以DN10为例，设置外径、壁厚后，内径值应不低于10mm。
7、流体介质设置菜单
各规格产品支持的流体介质类型如下所示：
注意：当选择other选项时，对应的流体介质声速须通过配套的上位机软件写入，或出厂指定。
8、流向设置菜单
各规格产品支持的流向参数如下所示：
当仪表应用于现场水平管道安装时，有时候正向安装会出现显示窗口颠倒情况，不便于仪表巡查、抄表，此时可以将仪表反向安装，并设置流量菜单为反向。
9、功率设置菜单
各规格产品支持的功率选项如下所示：
此为工程师菜单，大部分工况使用出厂默认High(高功率)设置即可，部分小口径塑胶管道，当增益设置为最低，仍无法稳定测量时，可以将功率选项设置为Low(低功率)处理。
10、增益设置菜单
各规格产品支持的增益选项如下所示：
此为工程师菜单，大部分工况使用各规格产品出厂默认功率选项设置即可，部分信号较弱的工况条件下，根据实际情况加大此选项设置值。
11、零点切除设置菜单
静态零点值对于小口径产品的测量值偏差影响较大，因此，为了获得更精确的测量结果值，在完成产品安装，仪表进入正常测量状态后，在管内流体介质保持静态的情况下，对仪表进行零点切除操作， 按∨ (向下键)翻转到零点切除设置菜单，按Etr(确认键) 进入设置状态，按∨ (向下键)翻转到CutOff选项，按Etr(确认键) 即可完成零点切除操作。
12、K值设置菜单
由于工业现场工况条件复杂多变，部分仪表需要进行现场微调校准，以满足现场测量的准确度要求。
各规格产品支持的K值选项如下所示：
13、串口地址及波特率设置
通过配套的上位机软件写入，或出厂指定。
