便携式超声波流量计安装前如何调整参数设置

最新资讯 / 2023-07-04 11:25:05

在使用便携式超声波流量计前，根据测试的管道环境设置相应的参数至关重要。设置准确完整的参数可以节省安装过程中的许多错误。那么具体参数是如何设置的呢？

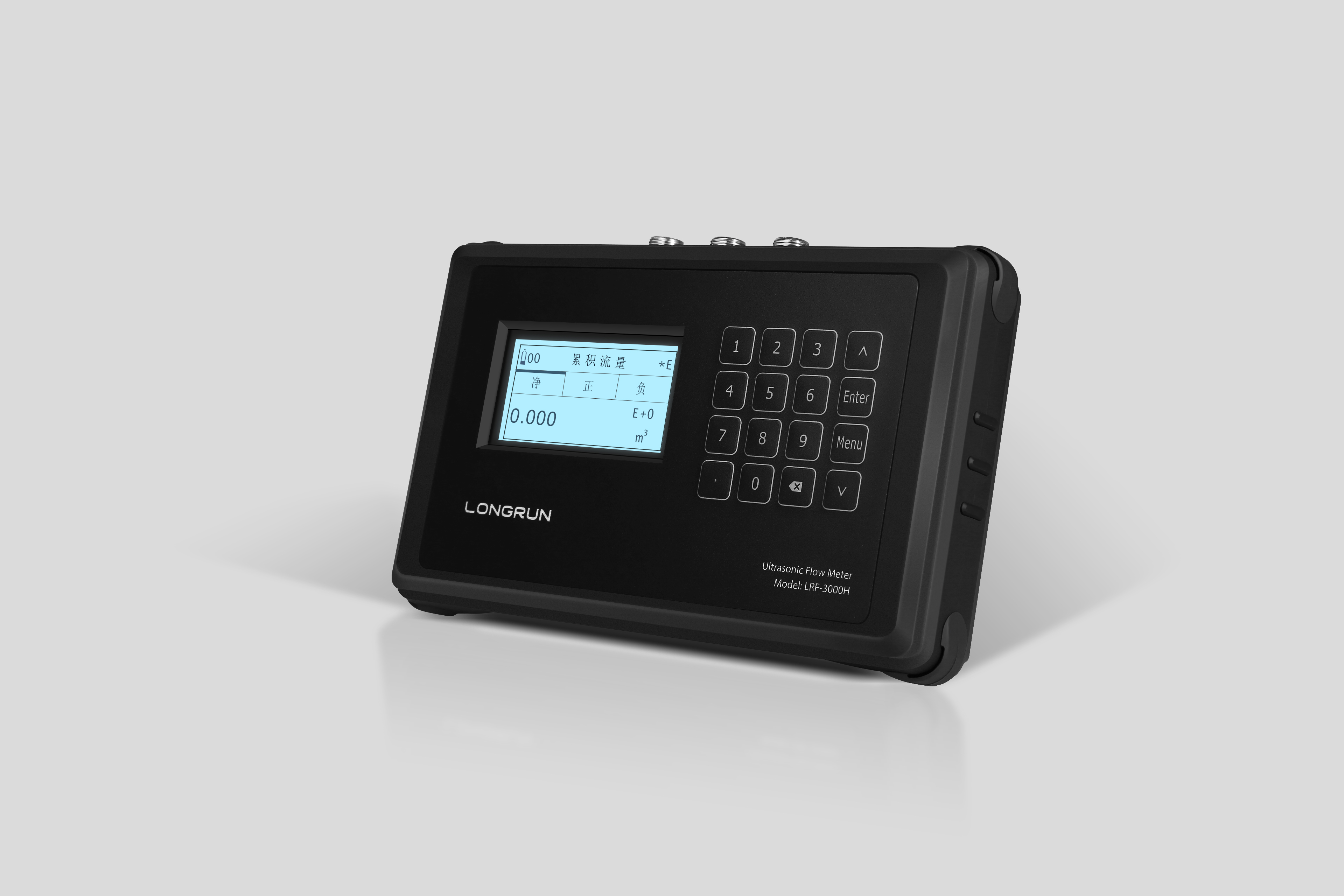

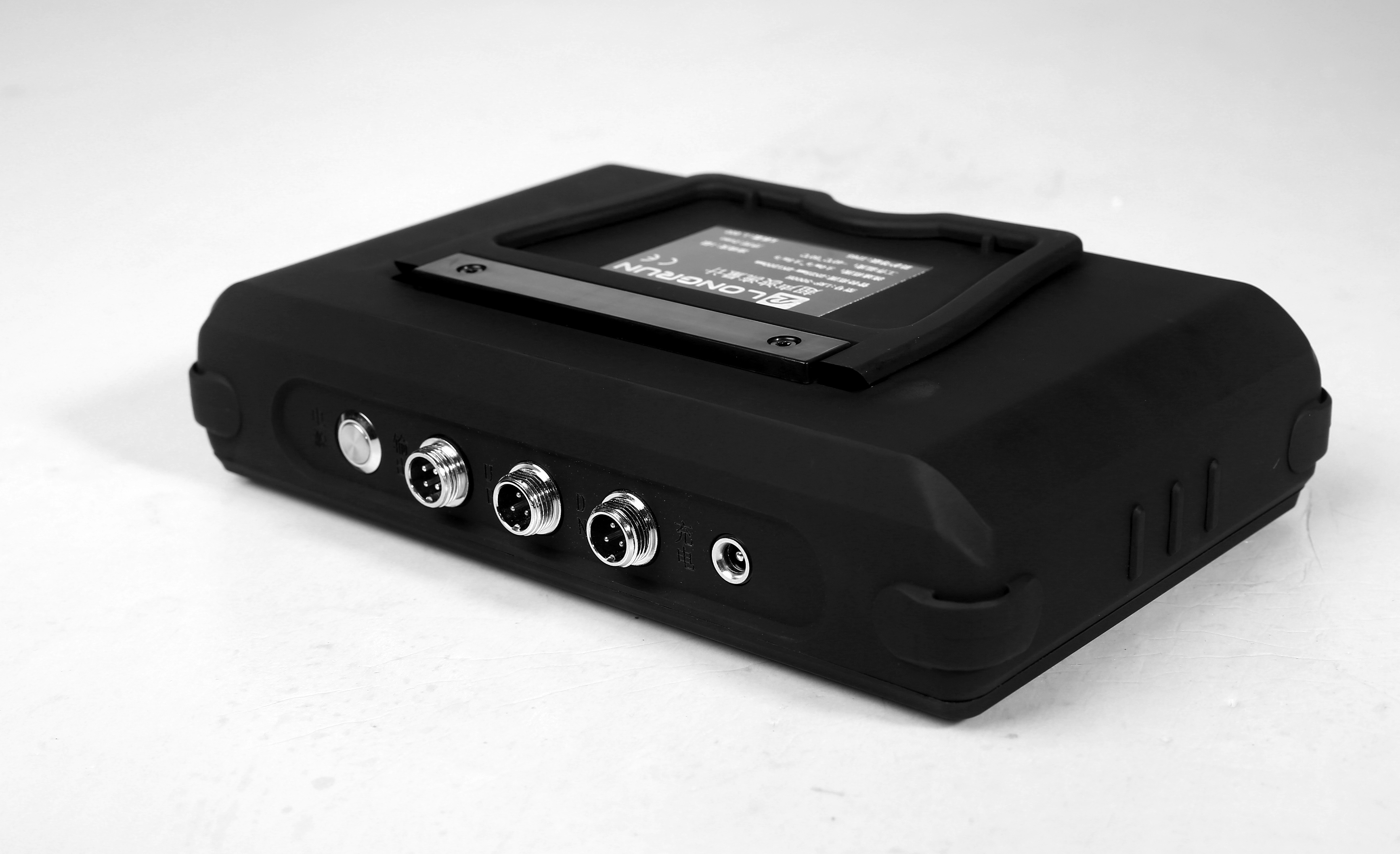

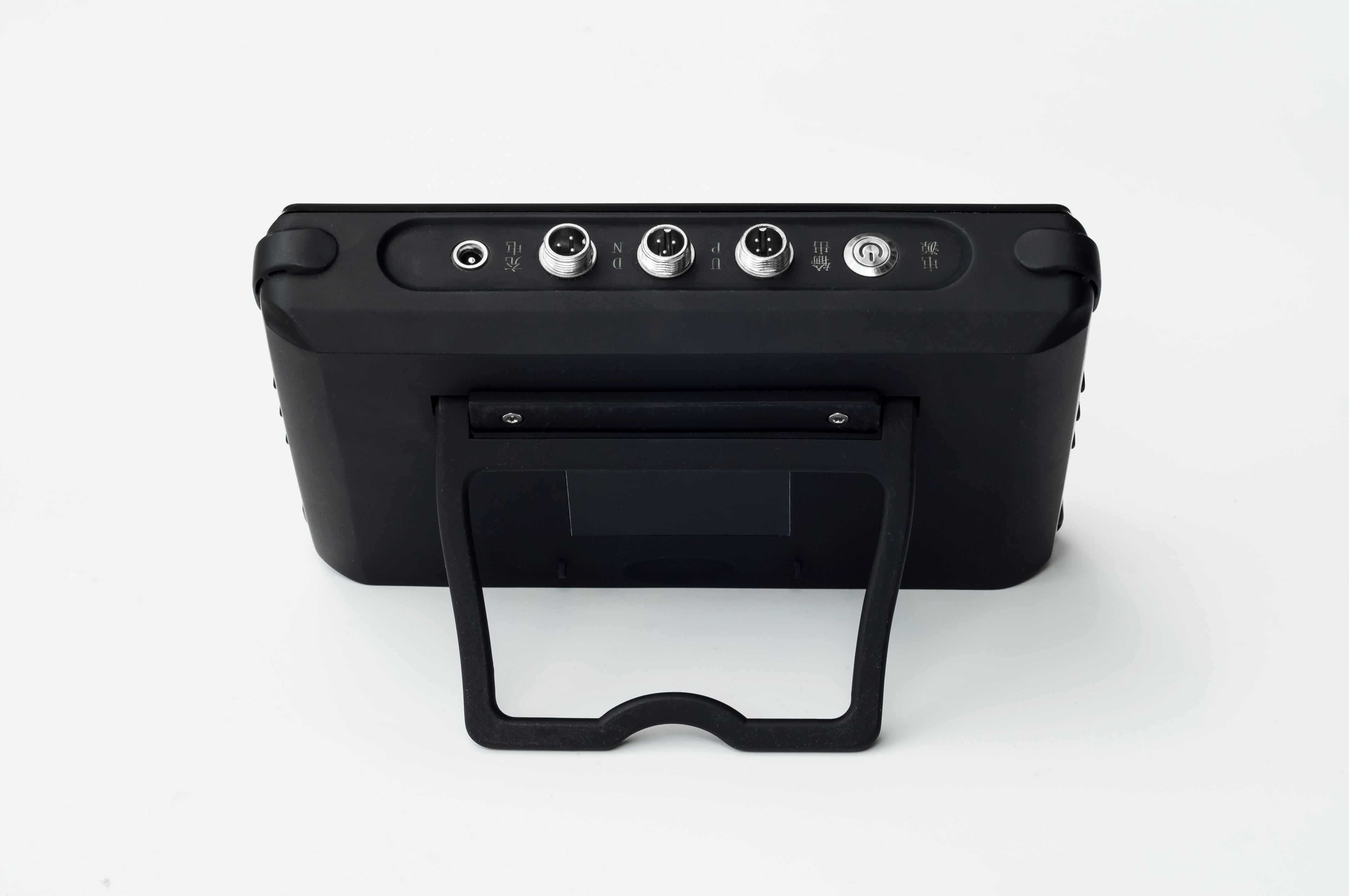

以型号为LRF-30000P便携式超声波流量计为例，首先通电进入主界面。(因为LRF-30000P便携式超声波流量计有自己的电源，其他型号需要连接电源后安装。）


进入主界面后，按设备的M菜单键调用主机设置菜单，从中可以设置与测量相关的参数设置。您可以设置多个不同的设置，包括输出、数据查询等。这篇文章首先说明了安装传感器的测量相关参数设置，然后单击0。设置与测量相关的参数。

便携式超声波流量计参数设置调整方法

进入菜单后，您将看到管道外径、管道壁厚、管道材料、流体类型、传感器类型、传感器安装方法、内衬材料的多个设置。


便携式超声波流量计参数设置调整方法

1.管道外径、管道壁厚、管道材质、流体类型等多种安装是根据管道实际情况填充的，菜单上有不同的材质可供选择。如果找不到可以选择不同的东西和设置材料的声速，则每个管道的流体的超声波折射角度和声速传播速度是不同的。

所有这些项目都是基本数据，可能会影响总体测量数据是否正确。

2.传感器类型标准外夹，插入式(如果是外夹超声波流量计，请选择标准外夹；如果是插入超声波流量计，请使用TT05型插入传感器

选择插入式传感器，根据传感器测量计算方式的不同，有差异，需要准确的选择。

3.传感器安装方法分为V型安装(测量小管径选择V型安装)、Z型安装(测量DN200以上大型管道使用Z型安装)、N型和W型安装(不常用)。

4.内衬材料：在部分管道内添加内衬，如果需要添加内衬的材料和厚度(菜单内的选择)，并且找不到可以选择其他东西和设置材料的声速。


上述设置完成后，可以正确安装超声波流量计的传感器。

外夹式超声波流量计安装前的准备非常重要，可以节省很多安装时间，避免安装过程中出现的错误。插入式超声波流量计孔位置错误就不可逆转，因此需要做好准备前的工作。
