龙润系列双声道超声波流量计外夹式传感器安装问题指导
首先，本篇再讲解双声道外夹式传感器的安装。以下指导仅针对型号为LRF-3000/LRF-3300系列超声波流量计的安装。
一、安装位置的选择（同插入式一样）：
1、安装时，请务必保证两个传感器和管道中心轴线在一个平面上，该平面不应处于12点，6点的垂直位置。

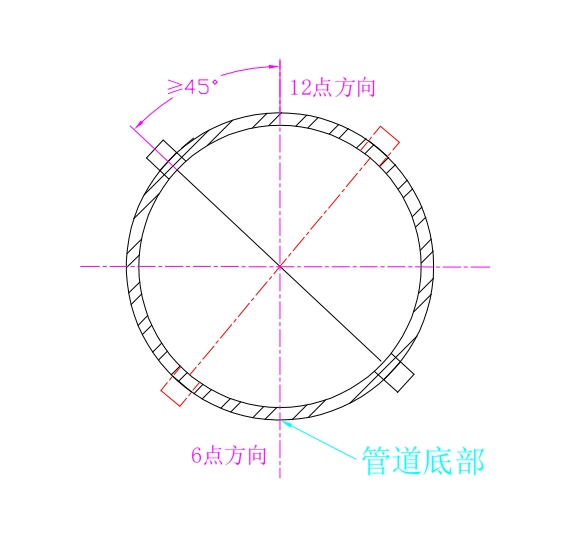

2、在水平管测量管道，传感器必须安装在正侧位置（即10点，4点/2点，8点钟位置，如下图）因为管道内上部位置往往聚有气泡或气穴，底部又有沉淀物，从而引起信号衰减。
二、安装方法如下：
1、请先清理确定好管道上4个传感器安装位置点的外部，包括铁锈，油漆以及灰尘等画好传感器定位。
2、在传感器的前半部分（信号发射的位置）部分涂上足够的耦合剂（专用），贴到管道清理干净的地方，将耦合剂进行挤压，保证传感器和管壁之间无气泡。
3、锁紧钢带管箍（两个传感器绑管箍须错开位置）后检查两个传感器安装距离，微调两个传感器安装间距L调整好转至M14菜单提供的数值；微调两个传感器至同意水平面。
4、连接好传感器电缆，确保上下游传感器接线正确。
5、检查M04,M05号菜单内参数是否在正常数值范围内。
6、其余可参考所使用型号的安装示意图。
如不符合务必检查以下内容：
确认变送器中的相关现场参数是否输入正确如（管径，管壁，材质，内衬，介质等）；
确认安装间距是否与M14菜单所示值一致；
确认传感器的安装点是否正确，安装点的管段是否存在结构，变形或者有焊缝情况。
