0.5级型超声波流量计（LRF-3300S）传感器的安装问题

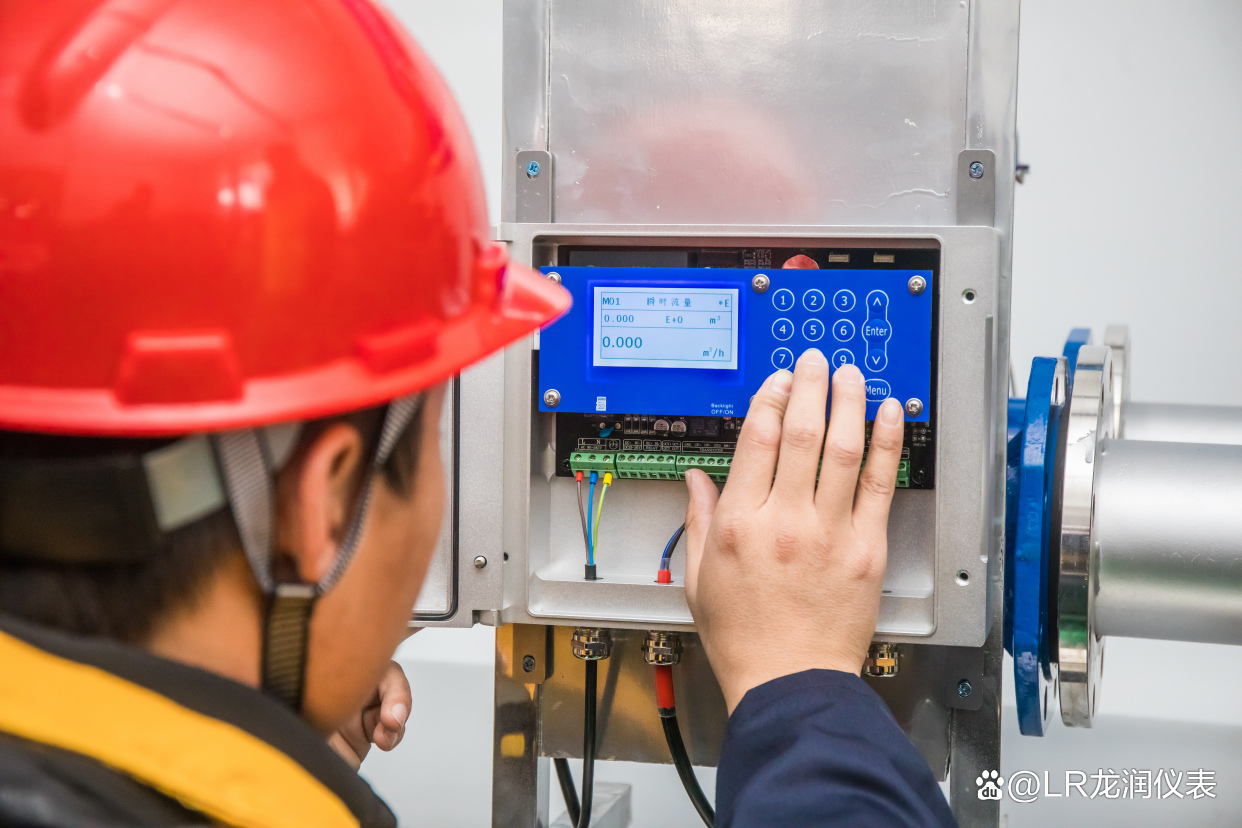

LRF-3300S是一款0.5级高端型壁挂式超声波流量计。其超声波流量测量是通过测量上下游传输时差从而获得管道内流速一种测量方式，其优势主要在于可以在不破管，不停水的情况下，通过安装外夹式传感器测量上下游传输信号的发射接受时间差，从而获得准确的流量数据。高精度（±0.5%）高反应速度（采样速度可到达300次/秒）低流速测量（最流速可以达到0.03米/秒）单一介质即可测量，可广泛应用于水处理，纯水，超纯水，石油及化工，空调节能等领域。

其外夹式传感器，安装简单方便，灵活度高。

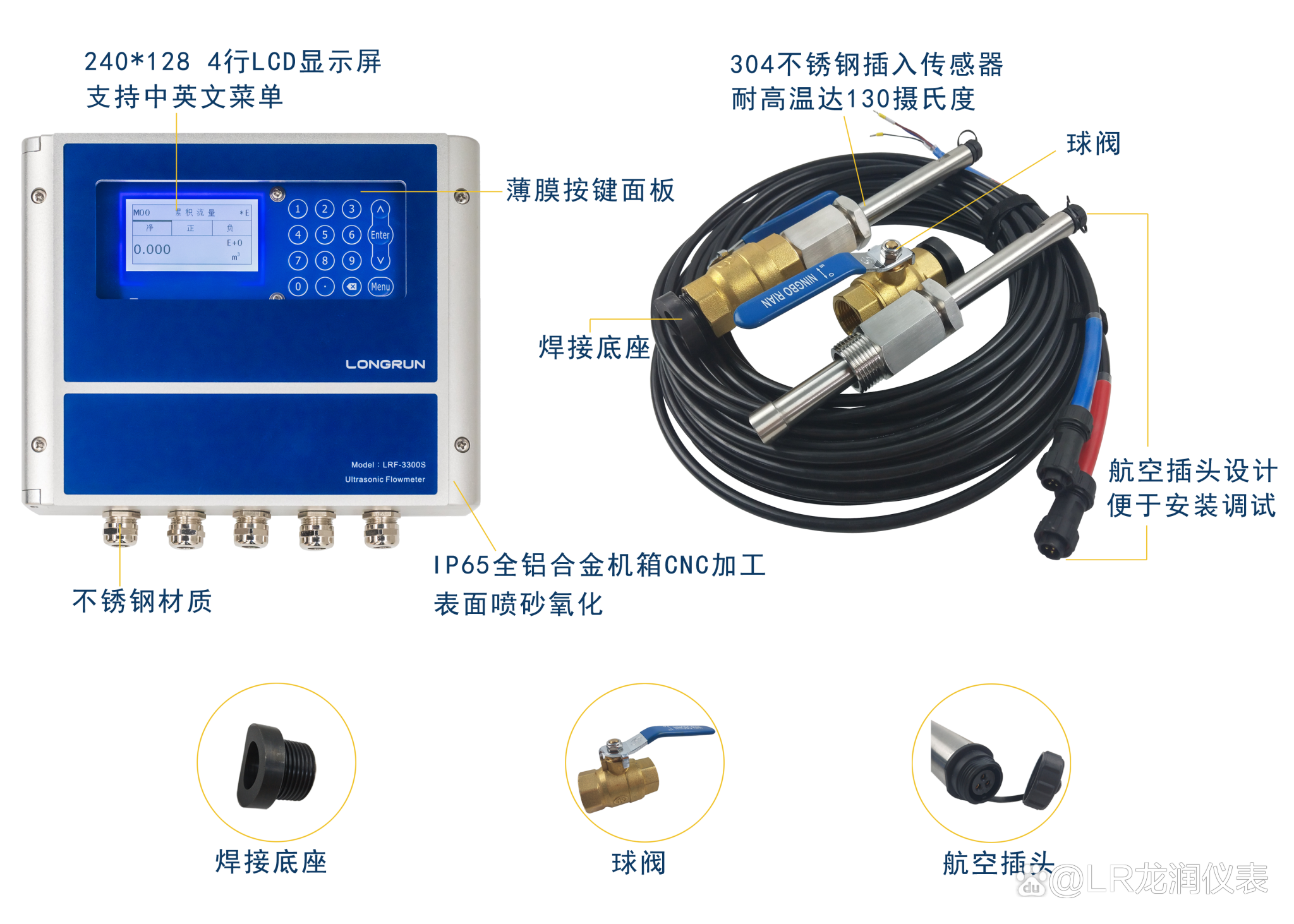

插入式传感器304不锈钢传感器，耐高温达130摄氏度，采用航空口插头密封设计，无需自己接线，便于安装调试。

增加外夹式热量传感器可延伸为热量表（能量表），测量能耗。

今天小编就此款超声波流量计所搭配的传感器的安装上做出指导：

安装外夹式传感器前，请先清理确定好的安装位置的管段外部，包括铁锈，油漆以及灰尘等。在传感器的前半部分跟管段上涂上足够的耦合剂，，将耦合剂进行挤压，保证传感器和管壁之间无气泡存在。

注意: 1.在安装时请确保两个传感器是在同一水平位置安装。2.再一次强调在水平管路上，传感器的安装应该在3点或9点钟方向。 6点和12点方钟方向安装传感器是非常不推荐的。因为6点钟方向容易有泥沙或其他杂质沉积，12点钟方向则容易有气泡。3.请确保安装的管段部分是满管。4.请确保耦合剂涂抹在信号发生位置。

外夹式传感器的传感器间距是两个传感器之间端面的间距，插入式传感器的传感器间距是中心距。再输入完测量点的相关参数后， 变送器会自动计算传感器间距，请进入M14号菜单进行查看。

传感器安装方法问题上，客户可以依据现场测量现场选择传感器的安装方法，一般情况下我们有V 型和Z型两种安装方法供选择。

V型安装方法，两只传感器安装在同一侧，形成一个在管壁上反射得名。这种安装方法在定位的时候比较简单，可以说是最简单的流量计安装方法。安装传感器时，注意两传感器水平对齐，其中心线与管道轴线水平一致即可。但由于需要在管壁上进行反射，故信号强度较Z型安装方法会相对较弱，多用于现场工况较好的情况下。

相对于V型安装方法，Z型安装方法在信号强度方面的表现会更加优秀。原因是：使用Z 法时，超声波在管道中直接传输，没有反射（称为单声程），信号衰耗小。所以在测量环境较为复杂的现场工况情况下，或者是V型安装方法没有办法稳定使用的情况下，请使用Z型安装方法。

传感器安装检查是指检查传感器安装是否合适、是否能够接收到正确的、足够强的、可以使机器正常工作的超声波信号，以确保仪器长时间可靠地运行。通过检查接收信号强度、信号质量、总传输时间、时差以及传输时间比值，可确定安装是否最佳。安装的好坏直接关系到测量值的准确性和流量计的稳定性。虽然大多数情形下，把传感器涂上耦合剂贴到管壁外，就能得到测量结果，这时还是要进行下列的检查，以确保得到高的测量精度和稳定性。

传感器的信号强度可以在M04菜单中查看。是指上下游两个方向上接收信号的强度。流量计使用00.0~99.9 的数字表示相对的信号强度。00.0 表示收不到信号；99.9 表示最大的信号强度。

一般情况下显示数字越大则表示信号强度越大，信号强度越大理论上测量会更稳定。

流量计正常工作要求的上下游传感器信号强度均＞75。如果传感器信号强度过低，应重新检查传感器是否有正确安装，例如是否正确涂抹耦合剂，上下游传感器是否安装在同一水平线上又或是安装间距是否符合M14所示值。如果使用V型安装信号强度过低，建议更换到Z型安装方法。

Q值是我们习惯对信号品质的简称，在M04菜单中会有显示。是指接收信号的好坏程度。流量计使用00~99 的数字表示信号质量。00 表示信号质量最差；99 表示信号质量最好。

总传输时间与时差也是在M04菜单中显示，因为流量计内部的测量运算是基于这两个参数的，所以当“时差”示数波动太大时，所显示的流量及流速也将跳变厉害，出现这种情况说明信号质量太差，可能是管路条件差，传感器安装不合适或参数输入有误。

在通常情况下，时差的波动应小于±20%。但当管径太小或流速很低时，时差的波动可能稍大些。

M04 菜单同时还显示传输时间比，传输时间比是用于确认传感器间安装距离是否正确。在安装正确的情况下传输比应为100±3%。

最后安装注意事项：

(1)请确保测量点相关参数输入与设置的准确性。测量点参数的是否正确直接影响到流量计能否正常工作。

(2)请确认安装间距是否与M14菜单所示一致。

(3)安装外夹式传感器时要使用足够的耦合剂使其粘贴在管道壁上，边察看流量计显示的信号强度和Q值，边在安装点附近慢慢移动传感器直到收到最强的信号和最大的Q值。

(4)测量点的选择请严格参照选点要求，Q值如果一直为0.00说明流量计没有接收到超声波信号，应排查可能引起这个现象的相关因素，比如与管道有关的参数是否输入正确，管道是否太过陈旧、其衬里是否太厚，管道内是否没有流体，安装是否离阀门弯头太近，流体中气泡或杂质是否过多等。

(5)流量仪表的使用是应该尽量避免具有强大干扰源的环境，并且在使用过程中做好接地，防雷，防静电等措施。

(6)安装结束时，要将流量计重新上电，检查参数及显示结果是否正确。
