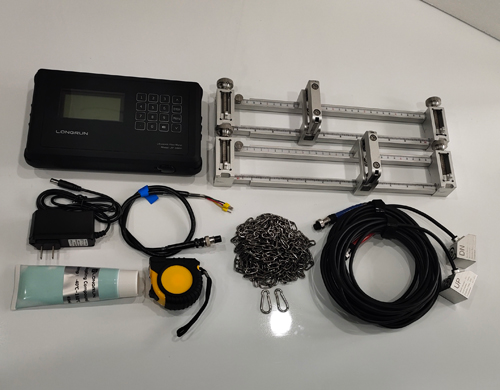

对如何正确安装外夹超声波流量计有正确的认识

(一)超声波流量计安装前应了解现场情况。

1.安装传感器时与主机的距离是多少？

2.管道材料、管道壁厚和管道直径；

3.管道寿命；

4.流体类型，是否含有杂质，是否有气泡和整体管；

5.流体温度；(插入传感器管道压力)

6.安装现场是否有干扰源(如变频、高压电缆现场等)；

7.主机放置地点四季温度；

8.使用的电源电压稳定吗？

9.是否需要长距离信号和类型，根据上面提供的现场情况，制造商可以根据现场情况进行配置，必要时还可以进行特制机型。(二)安装位置的正确选择安装管段对测试精度有很大影响，选定管段应避免干扰和涡流，一般管段应避免在以下情况下安装机器：

1、泵、高功率收音机、变频，即有强磁场和振动干扰的地方；

2、管道选择要均匀、紧密，且要是容易超声波传输的管段；

3、要有足够长的直线段，装载点上游直线段必须大于10D(注：D=直径)，下游必须大于5D；

4、安装点上游距离泵应为30D距离；

5、流体必须用管道填满；

6.管道周围必须有足够的空间供现场人员操作。

(三)决定传感器安装方法的外夹式超声波流量计一般有两种传感器安装方法：Z和V。一般来说：管道直径D大于200mm时，Z方法管道直径D小于200mm时，使用V方法，但即使D小于200mm，现场情况为以下条件之一，也可以使用Z方法安装：

1、测量的流体混浊度高时，使用V方法无法接收信号或信号弱时；

2、管道内壁有衬里时；

3、管道寿命过长，内壁结垢严重时；

(四)查找安装距离，确定传感器位置

1、将管道参数输入仪表，选择传感器安装方法获取安装距离。(具体输入管道参数见说明书)

2、水平管道通常要选择管道的中间，避免部分和底部(部分可能有气泡，底部可能有沉淀物)。

3，V法安装：先确定一个点，然后根据安装距离在水平位置测量另一个点。安装z方法：首先确定一个点，根据安装距离在水平位置测量另一个点，然后测量管道另一侧的点的对称点。

(五)管道表面处理确定探头位置后，在两个安装点100毫米范围内，使用角磨砂涡轮、桩、砂纸等工具将管道打磨成明亮、光滑、无腐蚀的坑。要求：光泽均匀，无起伏，手感光滑圆润。特别要注意的是，研磨点要求与原来的管子相同的弧度，将安装点研磨成平面，用酒精或汽油等将这个范围擦干净，有助于探针粘合。

(六)传感器对仪表、接线、短屏蔽电缆外层有屏蔽作用，应连接“场地”，如果没有接地线或接地线接触不良，则短屏蔽电缆外层的屏蔽线可以很好地连接到室内的暖气管等其他可以被视为“场地”的金属物体。一般建议使用专用电缆。专用电缆损耗小，耐受性好，可以保证仪表的长期可靠运行。用铁管戴信号线可起到屏蔽作用，耐受性更强。

(七)微调传感器位置，连接线后，用硅胶填充传感器内部，放置30分钟，然后用耦合剂和管扎(传感器方向，引线末端外部)固定传感器，观察仪器的信号强度、程度和传输时间比率。如果不好，请微调传感器位置，直到仪器的信号达到指定范围。(信号强度：q为50以上，不返回0。) (传输时间比率：100 3范围内，此值必须稳定。

(八)调整固定传感器仪表信号后，用安装卡固定传感器，注意不要让钢丝绳倾斜，移动传感器，用耦合剂将传感器与管道接触的周围封锁起来。(信号线的外部屏蔽线必须稳定接地)

超声波流量计的安装需要从几个方面考虑。(1)要详细了解现场情况。(2)决定安装方法。(3)安装管道的选择；(4)计算安装距离并确定传感器位置。(5)管道表面处理；(6)传感器的安装和布线。在测试过程中，请注意以下事项：

一、选择传感器位置

超声波流量计要求管道内的液体必须是整个管道流。安装时，对前后直管段的要求至少是在最初10D后满足5D(D是管道直径)。如果上下游侧设有弯头、点证管、点次官等阻力类，则超声波流量计上方、下游直管段应延伸到(25~50)D。很多企业在安装流量计时不考虑后续检查，不留下足够长的直管段，或者安装在泵/阀门附近，产生阀门和焊接引起的湍流，给流量计测试带来一些麻烦。在这种情况下，通常需要修改后检测，并尽可能远离阀门和焊接。否则，流量不稳定可能会导致数据偏差或准确性增大。

便携式超声波流量计在使用过程中要避免强电子和声波信号的干扰。高压线下，变频器旁，车辆密集的道路旁，会影响超声波流量计的测量精度，仪表电源要避免电压波动，转换器和仪表之间的连接要应用屏蔽线。

管道的财富容易堆积气体，底部容易下沉杂物，气体、杂物、焊接对超声波信号产生异常反射，影响超声波流量计的测量精度，超声波流量计可能无法正常工作。检查过程中要考虑到这些因素的存在。

二、安装传感器

安装前，您需要知道流量计安装管道的外径、材料(包括铸铁、不锈钢、PVC、铝等)、壁厚、衬里和衬里厚度等参数，并根据主机的提示找到相应的检查点。要进行管道抛光(有保温层的事前去除)，检查点要有光泽，平整，一定半径弧度和换向器要吻合，还要涂抹耦合剂配合。

根据超声波流量计的测量原理，传感器的安装是影响测量精度的关键因素。使用v方法安装时，两个传感器的水平位置更容易得到保证。使用z方法安装时，必须用坐标纸包裹管道，沿中线折叠，然后将两个传感器的水平中心与坐标纸的两端对齐安装。这样，交换器发送的声波信号就可以通过管道轴。可以减少对测量精度的影响。

但是，需要注意的是，由于现场工艺条件的变化较大，在线实流验证的各流量点应在验证流量、压力、温度变化较小的范围内进行。由于现场工艺条件的限制，流量计整个范围的验证很难完成。超声波流量计一般根据口径范围放置多组传感器，不同探传感器适用不同的口径段，传感器之间不容易交换，验证时要注意口径。
