LRF-3000S型超声波流量计主板交流模块防护器件增加操作说明
LRF-3000S型超声波流量计主板交流模块防护器件增加操作说明如下：
1、用电烙铁将交流电连通块“J10”取下，J10位置如图-1所示
图-1

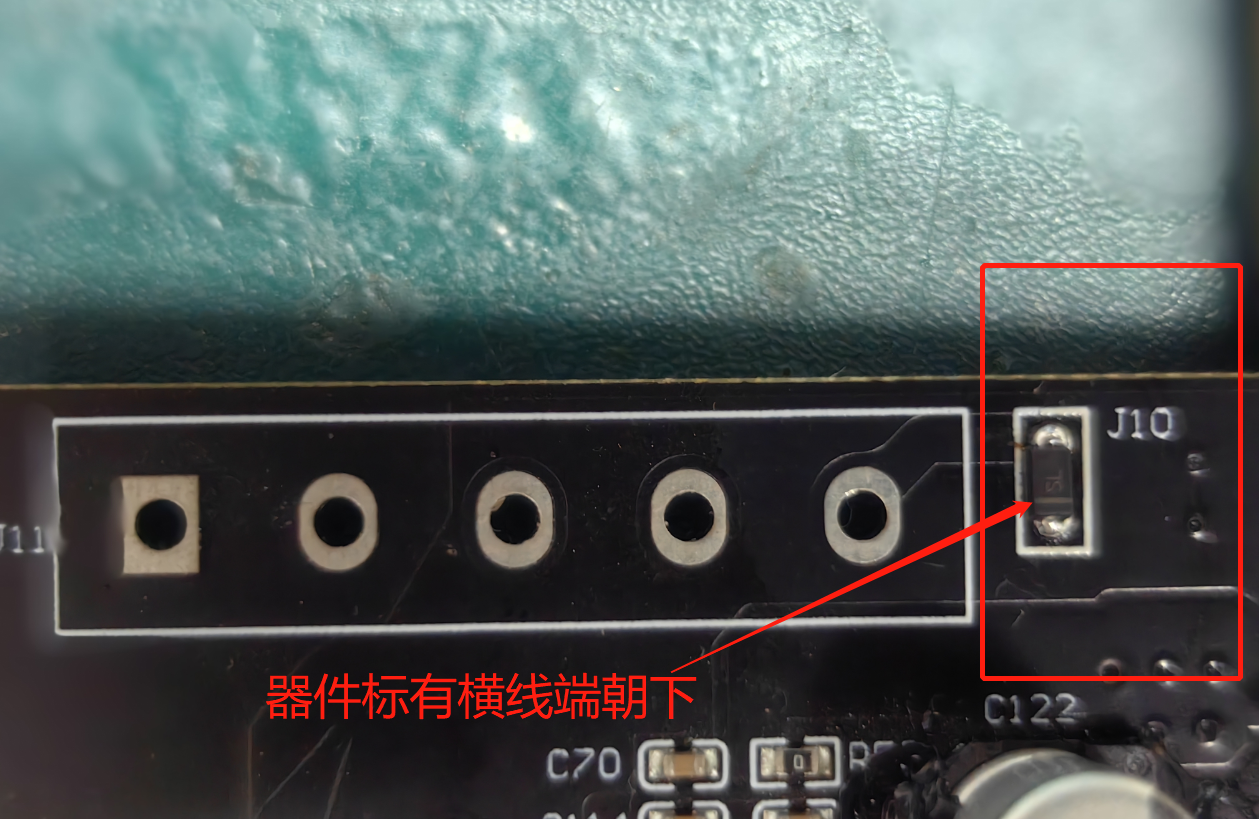

2、用电烙铁将器件1N5819焊接到J10位置，注意：1N5819是有方向的，器件上标有横线的那头朝下，如图-2所示，不可焊反否则将烧坏器件。
图-2
3、器件焊接后，加载开关电源模块到主板上，DC10~36V或AC90~245V可正常使用。
直流供电时，器件可给开关电源提供防护， 40V以下电压均不会影响开关电源。
交流供电上电测试，AC90-245V上电均可正常工作，不会闪屏。
